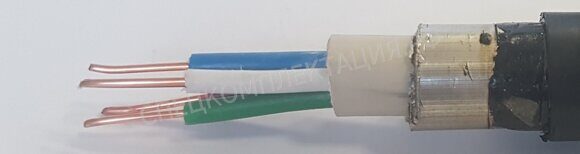

Конструкция кабеля ЗКАКпШп
Жила - изолированная полиэтиленом высокого давления, из медной проволоки диаметром 1,2 мм, с цветовой маркировкой.
Звездная четверка располагается вокруг корделя из полиэтилена диаметром 1,3 мм, сердечник располагается внутри композиции полиэтилена с бутилкаучуком.
Внутренняя оболочка - сварная трубка из алюминия номинальной толщиной 1 мм.
Для бронирования применяются стальные оцинкованные проволоки минимальным диаметром 1,6 мм, для подложки используют крепированную бумагу, битум и выпресованный полиэтилен.
Внешняя защитная оболочка в виде шланга из светостабилизированного полиэтилена.
Расшифровка кабеля ЗКАКпШп
З - Зоновый
К - кабель
А - алюминиевая оболочка
Кп - броня из стальных проволок
Шп - оболочка из полиэтилена
Сертификат
Характеристики кабеля ЗКАКпШп
Сопротивление электрическое 1000 м жилы - 15,95 Ом
Сопротивление 1000 м изоляции - 30000 МОм
Омическая асимметрия жил в рабочей паре - не более 0,21 Ом/км
Рабочая емкость 1 км - 36,3±8 нФ
Переходное затухание на ближнем конце не меньше - 58,1 дБ
Защищённость на дальнем конце не меньше - 66,7 дБ
Допускается прокладка при температуре не ниже - -10 °С
Диапазон температуры использования - от -40 до +50 °С
Радиус изгиба не менее - 20 внешних диаметров
Строительная длина - 1000 метров
Срок службы - не меньше 20 лет
Область применения ЗКАКпШп
Применяется в зоновых линиях связи с напряжением переменного тока до 690 Вольт, в диапазонах частот до 250 кГц.
Варианты исполнения ЗКАКпШп:
1х4х1,2
