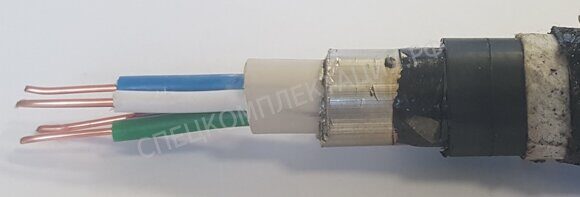

Конструкция кабеля ЗКАКпШпз
Жила - проводник из одинарной медной проволоки 1,2 мм диаметром, изоляция в виде полиэтилена высокого давления, окрашенная в индивидуальный цвет для каждой жилы.
Звездная четверка в повиве вокруг корделя из полиэтилена диаметром 1,3 мм, сердечник заполнен гидрофобной жидкостью и находится внутри композиции полиэтилена с бутилкаучуком.
Внутренняя оболочка - сварная трубка из алюминия номинальной толщиной 1 мм.
Для бронирования применяются стальные оцинкованные проволоки минимальным диаметром 1,6 мм, для подложки используют крепированную бумагу, битум и выпресованный полиэтилен.
Кабель предохраняет внешняя оболочка из светостабилизированного полиэтилена.
Расшифровка кабеля ЗКАКпШпз
З - Зоновый
К - кабель
А - алюминиевая оболочка
Кп - броня из стальных проволок
Шп - оболочка из полиэтилена
з - гидрофобное заполнение
Сертификат
Характеристики кабеля ЗКАКпШпз
Сопротивление электрическое 1000 м жилы - 15,95 Ом
Сопротивление 1000 м изоляции - 30000 МОм
Омическая асимметрия жил в рабочей паре - не более 0,21 Ом/км
Рабочая емкость 1 км - 36,3±8 нФ
Переходное затухание на ближнем конце не меньше - 58,1 дБ
Защищённость на дальнем конце не меньше - 66,7 дБ
Допускается прокладка при температуре не ниже - -10 °С
Диапазон температуры использования - от -40 до +50 °С
Радиус изгиба не менее - 20 внешних диаметров
Строительная длина - 1000 метров
Срок службы - не меньше 20 лет
Область применения ЗКАКпШпз
Применяется в зоновых линиях связи с напряжением переменного тока до 690 Вольт, в диапазонах частот до 250 кГц.
Варианты исполнения ЗКАКпШпз:
1х4х1,2
