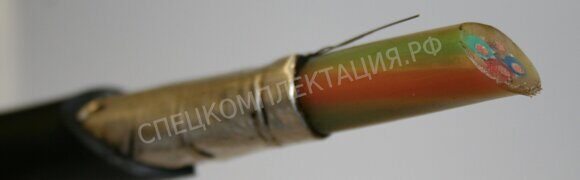

Конструкция кабеля ЗКПзБпШп
Проводник - мягка медная жила из одной проволоки D=1,2 мм.
Изолятор проводника - окрашенный полиэтилен высокого давления.
Сердечник - четыре проводника составляют звездную четверку, располагаются в повиве вокруг корделя из полиэтилена диаметром 1,3 мм, звездная четверка находится в композиции из полиэтилена с бутилкаучуком, вокруг сердечника гидрофобный заполнитель.
Экран общий - вокруг готового сердечника по спирали накладываются алюмополимерные ленты толщиной не менее 0,1 миллиметра.
Внутренняя оболочка - светостабилизированный полиэтилен.
Броня - две стальные оцинкованные ленты с подложкой крепированной бумаги и битума.
Внешняя оболочка - в виде шланга из светостабилизированного полиэтилена.
Расшифровка кабеля ЗКПзБпШп
З - зоновый
К - кабель
П - оболочка из полиэтилена
з - гидрофобный заполнитель
Бп -бронированный с подложкой
Шп - оболочка из полиэтилена
Сертификат
Характеристики кабеля ЗКПзБпШп
Сопротивление электрическое 1000 м жилы - 15,95 Ом
Сопротивление 1000 м изоляции - 30 ГОм
Омическая асимметрия жил в рабочей паре - не более 0,21 Ом/км
Рабочая емкость 1 км - 36,3±8 нФ
Переходное затухание на ближнем конце не меньше - 58,1 дБ
Защищённость на дальнем конце не меньше - 66,7 дБ
Допускается прокладка при температуре не ниже - -10 °С
Диапазон температуры использования - от -40 до +50 °С
Радиус изгиба не менее - 15 внешних диаметров
Строительная длина - 1000 метров
Срок службы - не меньше 20 лет
Область применения ЗКПзБпШп
Применяется в зоновых линиях связи с напряжением переменного тока до 690 Вольт, в диапазонах частот до 250 кГц.
Варианты исполнения ЗКПзБпШп:
1х4х1,2
